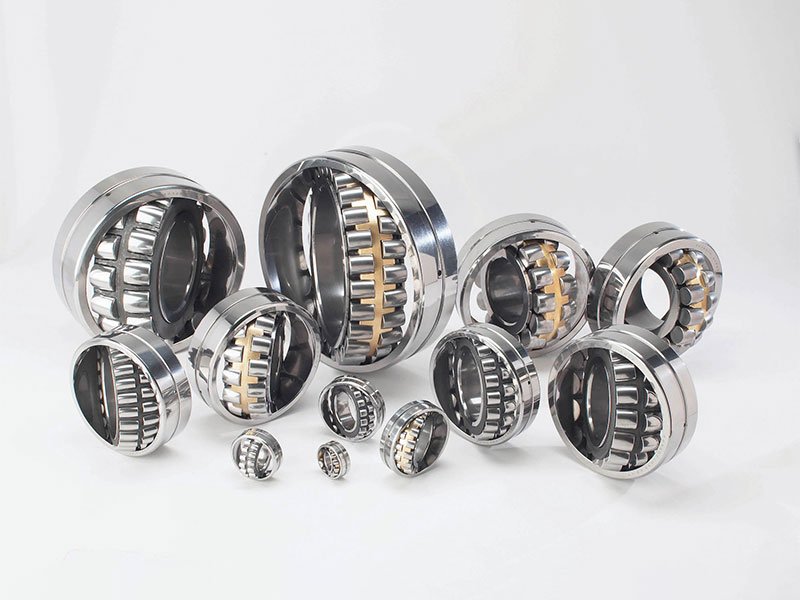

Rolamento de rolos esféricos

O que é um rolamento de rolos esféricos?

Os rolamentos de rolos esféricos são rolamentos nos quais rolos em forma de tambor são montados entre um anel interno com duas pistas de rolamento e um anel externo com uma pista de rolamento esférica. Os rolamentos de rolos esféricos possuem duas fileiras de rolos, que suportam principalmente cargas radiais e também podem suportar cargas axiais em qualquer direção. Possuem alta capacidade de carga radial e são especialmente adequados para trabalhar sob cargas pesadas ou vibrações, mas não suportam cargas axiais puras. A pista do anel externo desse tipo de rolamento é esférica, portanto seu desempenho de alinhamento é bom e ele pode compensar erros de coaxialidade.

Enviar e-mail
Solicite informações agora

Parâmetros do produto do Rolamento de rolos esféricos

Novos modelos nacionais Modelo doméstico antigo Diâmetro interno (mm) Diâmetro externo (mm) Largura (mm) Cr(kN) Cor(kN) Velocidade de lubrificação com graxa (r/min) Velocidade de lubrificação a óleo (r/min) Peso (kg)
22206 3506 30 62 20 30.5 38.2 5300 6700 —
22207 3507 35 72 23 45.2 59.5 4800 6000 0.43
22208 3508 40 80 23 49.8 68.5 4500 5600 0.55
22209 3509 45 85 23 52.2 73.2 4000 5000 0.59
22210 3510 50 90 23 52.2 73.2 3800 4800 0.87
22211 3511 55 100 25 60 87.2 3400 4300 —
22212 3512 60 110 28 81.8 122 3200 4000 1.22
22213 3513 65 120 31 88.5 128 2800 3600 1.63
22214 3514 70 125 31 95 142 2600 3400 1.66
22215 3515 75 130 31 95 142 2400 3200 1.75
22216 3516 80 140 33 115 180 2200 3000 2.2
22217 3517 85 150 36 145 228 2000 2800 2.8
22218 3518 90 160 40 168 272 1900 2600 4
22219 3519 95 170 43 212 322 1800 2400 4.2
22220 3520 100 180 46 222 358 1700 2200 5
22222 3522 110 200 53 288 465 1500 1900 7.4
22224 3524 120 215 58 342 565 1300 1700 9.2
22226 3526 130 230 64 408 708 1200 1600 11.2
22228 3528 140 250 68 478 805 1000 1400 14.5
22230 3530 150 270 73 508 875 950 1300 18.5
22232 3532 160 290 80 642 1140 900 1200 22.2
22234 3534 170 310 86 720 1300 850 1100 29
22236 3536 180 320 86 735 1370 800 1000 30
22238 3538 190 340 92 818 1510 750 950 35.3
22240 3540 200 360 98 920 1740 700 900 47.7
22308 3608 40 90 33 73.5 90.5 4000 5000 1.03
22309CA/W33 53609HK 45 100 36 – – – – 0
22310CC/W33 53610 50 110 40 178 212 3800 4800 1.79
22311CC/W33 53611 55 120 43 210 252 3400 4300 2.31
22312 3612 60 130 46 168 225 2800 3600 3
22313 3613 65 140 48 188 252 2400 3200 3.6
22314 3614 70 150 51 230 315 2200 3000 4.4
22315 3615 75 160 55 262 388 2000 2800 5.4
22316 3616 80 170 58 288 405 1900 2600 6.4
22317 3617 85 180 60 308 440 1800 2400 7.4
22318 3618 90 190 64 365 542 1700 2200 8.8
22319 3619 95 200 67 385 570 1600 2000 10.3
22320 3620 100 215 73 450 668 1400 1800 13

Características e vantagens do Rolamento de rolos esféricos

  • Projeto: A eliminação dos anéis-guia permite alterações no projeto que melhoram o equilíbrio e a resistência da gaiola.
  • Tecnologia de materiais: É utilizado aço Z de alta pureza, e o tratamento especial da superfície aumenta a resistência ao desgaste.
  • Tecnologia avançada: A lubrificação por óleo moldado proporciona lubrificação estável em ambientes adversos.
  • Os rolamentos podem possuir ranhuras e orifícios para óleo no anel externo, facilitando a relubrificação. Também estão disponíveis ranhuras e orifícios opcionais no anel interno.
  • Tecnologia de vedação: Estão disponíveis vários materiais de vedação adequados para diversas temperaturas de trabalho.
  • Material da gaiola: Disponível em aço, latão ou poliamida para diversas aplicações.
  • Tecnologia de fabricação: O sistema de produção avançado garante um excelente controle de qualidade.
  • Vida útil: 2 vezes maior do que a dos rolamentos padrão.
  • Custos de manutenção reduzidos: Reduza o tamanho do rolamento, melhorando o desempenho e prolongando a vida útil do equipamento.
  • Velocidade máxima: Até 20% mais rápida

Aplicação do Rolamento de rolos esféricos

Principais aplicações: máquinas para fabricação de papel, redutores, eixos de veículos ferroviários, assentos de rolamentos de caixas de engrenagens de laminadores, rolos de laminadores, trituradores, peneiras vibratórias, máquinas de impressão, máquinas para marcenaria, diversos redutores industriais, rolamentos esféricos de assento vertical.

Maquinário agrícola
Automotivo
Energia eólica
Máquinas para mineração
Motor
Máquinas para a indústria de papel
Metalúrgico
Equipamentos para alimentos
Ferroviário

Embalagem do Rolamento de rolos esféricos

Porto de embarque: Qingdao/Tianjin
Capacidade de fornecimento: 100.000 unidades por mês
Embalagem:

  • Saco plástico + caixa individual + caixa de papelão + palete de compensado
  • Embalagem industrial neutra + embalagem em caixa de papelão neutra + palete
  • De acordo com as necessidades do cliente

Fábrica de Rolamento de rolos esféricos

A empresa opera com um sistema de estoque em armazém, dispõe de um amplo depósito e estoque disponível em quantidade suficiente, além de contar com uma extensa rede de comercialização. Não só podemos oferecer aos clientes produtos de alta qualidade, preços razoáveis, excelentes serviços de pré-venda e pós-venda e consultoria técnica profissional, como também, graças a uma equipe de experientes engenheiros de vendas e pós-venda, podemos ajudar sua empresa a eliminar preocupações relacionadas à manutenção de equipamentos, testes de manutenção e consultoria técnica.

Perguntas frequentes sobre Rolamento de rolos esféricos

Devido ao seu design interno, os rolamentos de esferas geralmente não podem ser desmontados até o nível dos componentes; portanto, normalmente não podem ser recondicionados.

Os dois principais fatores que afetam o torque de partida e de funcionamento do rolamento são o projeto da vedação e a escolha do lubrificante. O ajuste entre o eixo e o assento do rolamento, a precisão dos componentes e o acabamento da superfície, bem como o projeto do retentor, também exercem alguma influência.

Em aplicações de alta velocidade, geralmente são necessários dispositivos de vedação sem contato para minimizar o torque operacional e a geração de calor; por isso, costuma-se utilizar anéis defletores de óleo e dispositivos de vedação secundários. Os sistemas de lubrificação por fluxo de óleo costumam ser a melhor solução.

Após a instalação correta, a maioria dos rolamentos montados precisa apenas ser relubrificada regularmente com uma pequena quantidade de graxa e verificada para garantir que funcionem a baixas temperaturas, de forma silenciosa e com precisão suficiente.

Isso depende de vários fatores, como as condições de carga da aplicação, a velocidade de operação, o ciclo de trabalho, a temperatura e o ambiente operacional. A seção de informações técnicas deste site fornece algumas informações básicas. Nossos engenheiros podem ajudá-lo a determinar cálculos teóricos mais específicos sobre a vida útil.

Quando o ruído e/ou a temperatura de funcionamento aumentarem ou a precisão de funcionamento diminuir, os rolamentos devem ser substituídos.

Lubrificante recomendado
Tipo ou localização da junta de lubrificação
Materiais de vedação e opções de design
Dimensões, adequadas para carcaça ou inserto
Opções de parafusos de fixação
Pintura da carcaça em qualquer cor

Lubrificante insuficiente ou em excesso
Tipo de lubrificante incorreto
Instalação inadequada do rolamento
Folga interna inadequada
Carga e/ou velocidade excessivas
Temperatura extrema
Contaminação
Deslocamento entre as superfícies de montagem

O ruído emitido pelo rolamento pode ser causado por uma combinação de um ou mais fatores, tais como folga de funcionamento insuficiente, folga de funcionamento excessiva, variações na folga de funcionamento devido à temperatura, danos na área de contato, contaminação, lubrificantes inadequados ou danos na pista de rolamento.
