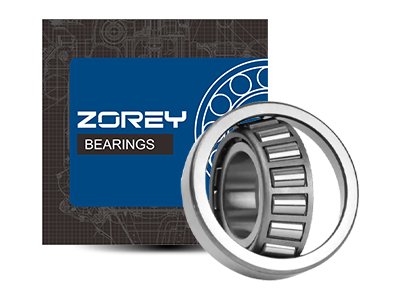

O que é um rolamento de rolos cônicos?

Os rolamentos de rolos cônicos são rolamentos separados. Os anéis interno e externo do rolamento possuem pistas cônicas. Esse tipo de rolamento é dividido em diferentes tipos estruturais, como rolamentos de rolos cônicos de uma, duas e quatro fileiras, de acordo com o número de fileiras de rolos instaladas. Os rolamentos de rolos cônicos de uma fileira podem suportar cargas radiais e cargas axiais em uma única direção.

Enviar e-mail
Solicite informações agora

Parâmetros do produto do Rolamento de rolos cônicos

Novos modelos nacionais Modelo doméstico antigo Diâmetro interno (mm) Diâmetro externo (mm) Largura (mm) Cr(kN) Cor(kN) Velocidade de lubrificação com graxa (r/min) Velocidade de lubrificação a óleo (r/min) Peso (kg)
30202 7202E 15 35 11 14.9 13.4 12000 16000 0.053
30203 7203E 17 40 12 20.8 21.8 9000 12000 0.079
30204 7204E 20 47 14 28.2 30.5 8000 10000 0.126
30205 7205E 25 52 15 32.2 37 7000 9000 0.154
30206 7206E 30 62 17.5 43.2 50.5 6000 7500 0.231
30207 7207E 35 72 17 54.2 63.5 5300 6700 0.331
30208 7208E 40 80 18 63 74 5000 6300 0.422
30209 7209E 45 85 19 67.8 83.5 4500 5600 0.474
30210 7210E 50 90 20 73.2 92 4300 5300 0.529
30211 7211E 55 100 21 90.8 115 3800 4800 0.713
30212 7212E 60 110 22 102 130 3600 4500 0.904
30213 7213E 65 120 23 120 152 3200 4000 1.13
30214 7214E 70 125 24 132 175 3000 3800 1.26
30215 7215E 75 130 25 138 185 2800 3600 1.36
30216 7216E 80 140 26 160 212 2600 3400 1.67
30217 7217E 85 150 31 178 238 2400 3200 2.06
30218 7218E 90 160 30 200 270 2200 3000 2.54
30219 7219E 95 170 32 228 308 2000 2800 3.04
30220 7220E 100 180 34 255 350 1900 2600 3.72
30221 7221E 105 190 36 285 398 1800 2400 4.38
30222 7222E 110 200 38 315 445 1700 2200 5.21
30224 7224E 120 215 40 338 482 1500 1900 6.2
30226 7226E 130 230 40 365 520 1400 1800 6.94
30228 7228E 140 250 42 408 585 1200 1600 8.73
30230 7230E 150 270 45 450 645 1100 1500 10.8
30302 7302E 15 42 13 22.8 21.5 9000 12000 0.094
30303 7303E 17 47 14 28.2 27.2 8500 11000 0.129
30304 7304E 20 52 15 30.5 28.4 8300 11000 0.17
30305 7305E 25 62 17 46.8 48 6300 8000 0.263
30306 7306E 30 72 21 59 63 5600 7000 0.387
30307 7307E 35 80 21 75.2 82.5 5000 6300 0.515
30308 7308E 40 90 23 90.8 108 4500 5600 0.747
30309 7309E 45 100 25 108 130 4000 5000 0.984
30310 7310E 50 110 27 130 158 3800 4800 1.28
30311 7311E 55 120 29 152 188 3400 4300 1.63
30312 7312E 60 130 31 170 210 3200 4000 1.99
30313 7313E 65 140 33 195 242 2800 3600 2.44
30314 7314E 70 150 35 218 272 2600 3400 2.98
30315 7315E 75 160 37 252 318 2400 3200 3.57
30316 7316E 80 170 39 278 352 2200 3000 4.27
30317 7317E 85 180 41 305 388 2000 2800 4.96
30318 7318E 90 190 43 342 440 1900 2600 5.8
30319 7319E 95 200 45 317 368 2000 2600 6.32
30320 7320E 100 215 47 344 400 1800 2400 7.76
30321 7321E 105 225 49 371 432 1700 2300 8.74
30322 7322E 110 240 50 407 475 1600 2100 10.4
30324 7324E 120 260 55 505 611 1500 2000 13.7
30326 7326E 130 280 58 640 855 1100 1500 17.3
30328 7328E 140 300 62 722 975 1000 1400 21.4
30330 7330E 150 320 65 802 1090 950 1300 25.2
32205 7505 25 52 19.25 — — — — 0.174
32206 7506E 30 62 20 51.8 63.8 6000 7500 0.287
32207 7507E 35 72 23 70.5 89.5 5300 6700 0.445
32208 7508E 40 80 23 77.8 97.2 5000 6300 0.532
32209 7509E 45 85 23 80.8 105 4500 5600 0.573
32210 7510E 50 90 23 82.8 108 4300 5300 0.626
32211 7511E 55 100 25 108 142 3800 4800 0.853
32212 7512E 60 110 28 132 180 3600 4500 1.17
32213 7513E 65 120 31 160 222 3200 4000 1.55
32214 7514E 70 125 31 168 238 3000 3800 1.64
32215 7515E 75 130 31 170 242 2800 3600 1.74
32216 7516E 80 140 33 198 278 2600 3400 2.13
32217 7517E 85 150 36 228 325 2400 3200 2.68
32218 7518E 90 160 40 270 395 2200 3000 3.44
32219 7519E 95 170 43 302 448 2000 2800 4.24
32220 7520E 100 180 46 340 512 1900 2600 5.1
32221 7521E 105 190 50 380 578 1800 2400 6.26
32222 7522E 110 200 53 430 665 1700 2200 7.43
32224 7524E 120 215 62 478 758 1500 1900 9.6
32226 7526E 130 230 64 552 888 1400 1800 11.4
32228 7528E 140 250 68 645 1050 1200 1600 14.4
32230 7530E 150 270 73 720 1180 1100 1500 18.2
32303 7603E 17 47 19 31.9 29.9 9400 13000 0.17
32304 7604E 20 52 21 42.8 46.2 7500 9500 0.23
32305 7605E 25 62 24 61.5 68.8 6300 8000 0.368
32306 7606E 30 72 27 81.5 96.5 5600 7000 0.562
32307 7607E 35 80 31 99 118 5000 6300 0.763
32308 7608E 40 90 33 115 148 4500 5600 1.04
32309 7609E 45 100 36 145 188 4000 5000 1.4
32310 7610E 50 110 42.5 178 235 3800 4800 1.89
32311 7611E 55 120 43 202 270 3400 4300 2.37
32312 7612E 60 130 46 228 302 3200 4000 2.9
32313 7613E 65 140 48 260 350 2800 3000 3.51
32314 7614E 70 150 51 257 315 2700 3600 4.11
32315 7615E 75 160 55 348 482 2400 3200 5.37
32316 7616E 80 170 58 388 542 2200 3000 6.38
32317 7617E 85 180 60 422 592 2000 2800 7.31
32318 7618E 90 190 64 478 682 1900 2600 8.81
32319 7619E 95 200 67 427 544 2000 2600 9.35
32320 7620E 100 215 73 491 637 1800 2400 12.2
32321 7621E 105 225 77 543 707 1800 2300 13.9
32322 7622E 110 240 80 607 797 1600 2200 16.6
32324 7624E 120 260 86 825 1230 1300 1700 22.1
32328 7628 140 300 102 – – – – –
32326 7626E 130 280 93 852 1160 1400 1800 26.5
32330 7630 150 320 114 — — — — 37.1
33022 3007122E 110 170 47 288 502 1900 2600 3.74

Aplicação do Rolamento de rolos cônicos

Os rolamentos de rolos cônicos são amplamente utilizados em automóveis, fundições, minas, siderúrgicas, usinas de energia, turbinas a gás, fábricas de motores, impressão, máquinas de embalagem, máquinas para a indústria alimentícia, máquinas para fibras químicas, têxteis, máquinas para a indústria do tabaco, equipamentos farmacêuticos, máquinas de engenharia e outros equipamentos.

Maquinário agrícola
Automotivo
Energia eólica
Máquinas para mineração
Motor
Máquinas para a indústria de papel
Metalúrgico
Equipamentos para alimentos
Ferroviário

Embalagem do Rolamento de rolos cônicos

Porto de embarque: Qingdao/Tianjin
Capacidade de fornecimento: 100.000 unidades por mês
Embalagem:

  • Saco plástico + caixa individual + caixa de papelão + palete de compensado
  • Embalagem industrial neutra + embalagem em caixa de papelão neutra + palete
  • De acordo com as necessidades do cliente

Fábrica de Rolamento de rolos cônicos

A empresa opera com um sistema de estoque em armazém, dispõe de um amplo depósito e estoque disponível em quantidade suficiente, além de contar com uma extensa rede de comercialização. Não só podemos oferecer aos clientes produtos de alta qualidade, preços razoáveis, excelentes serviços de pré-venda e pós-venda e consultoria técnica profissional, como também, graças a uma equipe de experientes engenheiros de vendas e pós-venda, podemos ajudar sua empresa a eliminar preocupações relacionadas à manutenção de equipamentos, testes de manutenção e consultoria técnica.

Perguntas frequentes sobre Rolamento de rolos cônicos

Devido ao seu design interno, os rolamentos de esferas geralmente não podem ser desmontados até o nível dos componentes; portanto, normalmente não podem ser recondicionados.

Os dois principais fatores que afetam o torque de partida e de funcionamento do rolamento são o projeto da vedação e a escolha do lubrificante. O ajuste entre o eixo e o assento do rolamento, a precisão dos componentes e o acabamento da superfície, bem como o projeto do retentor, também exercem alguma influência.

Em aplicações de alta velocidade, geralmente são necessários dispositivos de vedação sem contato para minimizar o torque operacional e a geração de calor; por isso, costuma-se utilizar anéis defletores de óleo e dispositivos de vedação secundários. Os sistemas de lubrificação por fluxo de óleo costumam ser a melhor solução.

Após a instalação correta, a maioria dos rolamentos montados precisa apenas ser relubrificada regularmente com uma pequena quantidade de graxa e verificada para garantir que funcionem a baixas temperaturas, de forma silenciosa e com precisão suficiente.

Isso depende de vários fatores, como as condições de carga da aplicação, a velocidade de operação, o ciclo de trabalho, a temperatura e o ambiente operacional. A seção de informações técnicas deste site fornece algumas informações básicas. Nossos engenheiros podem ajudá-lo a determinar cálculos teóricos mais específicos sobre a vida útil.

Quando o ruído e/ou a temperatura de funcionamento aumentarem ou a precisão de funcionamento diminuir, os rolamentos devem ser substituídos.

Lubrificante recomendado
Tipo ou localização da junta de lubrificação
Materiais de vedação e opções de design
Dimensões, adequadas para carcaça ou inserto
Opções de parafusos de fixação
Pintura da carcaça em qualquer cor

Lubrificante insuficiente ou em excesso
Tipo de lubrificante incorreto
Instalação inadequada do rolamento
Folga interna inadequada
Carga e/ou velocidade excessivas
Temperatura extrema
Contaminação
Deslocamento entre as superfícies de montagem

O ruído emitido pelo rolamento pode ser causado por uma combinação de um ou mais fatores, tais como folga de funcionamento insuficiente, folga de funcionamento excessiva, variações na folga de funcionamento devido à temperatura, danos na área de contato, contaminação, lubrificantes inadequados ou danos na pista de rolamento.
