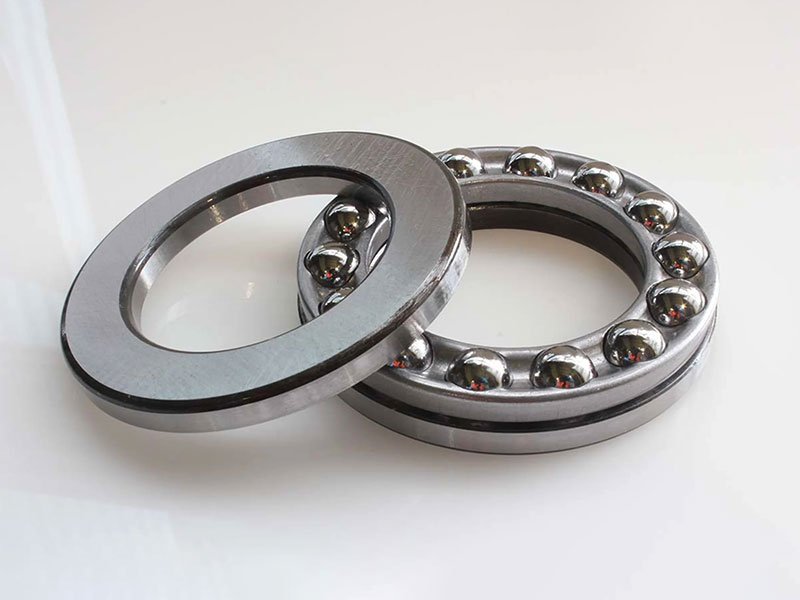

Rolamento de esferas axial

O que é um rolamento de esferas de empuxo?

Os rolamentos axiais de esferas são projetados para suportar cargas axiais durante a operação em alta velocidade e são compostos por uma anilha em forma de almofada com uma ranhura de anel de rolamento para o rolamento das esferas. Como a anilha tem formato de almofada, os rolamentos axiais de esferas são divididos em dois tipos: o tipo de base plana e o tipo de assento esférico de alinhamento. Além disso, esse tipo de rolamento pode suportar cargas axiais, mas não suporta cargas radiais.

Enviar e-mail
Solicite informações agora

Parâmetros do produto do Rolamento de esferas axial

Novos modelos nacionais Modelo doméstico antigo Diâmetro interno (mm) Diâmetro externo (mm) Largura (mm) Cr(kN) Cor(kN) Velocidade de lubrificação com graxa (r/min) Velocidade de lubrificação a óleo (r/min) Peso (kg)
51100 8100 10 24 9 10 14 6500 10000 0.02
51101 8101 12 26 9 10.3 15.4 6500 10000 0.022
51102 8102 15 28 9 10.5 16.8 6100 9400 0.024
51103 8103 17 30 9 10.8 18.2 6100 9400 0.028
51104 8104 20 35 10 14.2 24.7 5100 7900 0.04
51105 8105 25 42 11 19.5 37.2 4400 6800 0.059
51106 8106 30 47 11 20.4 42.2 4300 6600 0.068
51107 8107 35 52 12 20.4 44.7 3900 6000 0.09
51108 8108 40 60 13 26.9 62.8 3400 5300 0.12
51109 8109 45 65 14 27.8 69.1 3200 5000 0.15
51110 8110 50 70 14 28.8 75.4 3100 4800 0.16
51111 8111 55 78 16 34.8 93.1 2800 4300 0.24
51112 8112 60 85 17 41.4 113 2600 4000 0.29
51113 8113 65 90 17 41.7 117 2400 3700 0.34
51114 8114 70 95 18 43 127 2300 3600 0.36
51115 8115 75 100 19 42.3 127 2200 3400 0.42
51116 8116 80 105 19 44.6 141 2100 3300 0.43
51117 8117 85 110 19 45.9 150 2100 3200 0.46
51118 8118 90 120 22 59.7 190 1900 2900 0.68
51119 – 90 120 22 — — — — 0.64
51120 8120 100 135 25 85 268 1600 2500 0.99
51200 8200 10 26 11 12.7 17.1 5700 8800 0.03
51201 8201 12 28 11 13.2 19 5400 8300 0.034
51202 8202 15 32 12 16.6 24.8 4900 7500 0.046
51203 8203 17 35 12 17.2 27.3 4900 7500 0.053
51204 8204 20 40 14 22.3 37.7 3900 6000 0.082
51205 8205 25 47 15 27.8 50.4 3600 5500 0.12
51206 8206 30 52 16 29.3 58.2 3400 5200 0.15
51207 8207 35 62 18 39.2 78.2 2900 4500 0.22
51208 8208 40 68 19 46.9 98.3 2700 4200 0.27
51209 8209 45 73 20 47.7 105 2600 4000 0.32
51210 8210 50 78 22 48.5 111 2300 3600 0.39
51211 8211 55 90 25 69.4 159 2100 3200 0.61
51212 8212 60 95 26 73.6 179 1900 3000 0.69
51213 8213 65 100 27 74.8 189 1900 2900 0.77
51214 8214 70 105 27 73.6 189 1800 2800 0.81
51215 8215 75 110 27 77.4 209 1800 2700 0.86
51216 8216 80 115 28 78.5 218 1700 2600 0.95
51217 8217 85 125 31 92.3 251 1500 2300 1.29
51218 8218 90 135 35 117 326 1400 2100 1.77
51219 – 95 140 40 — — — — 2.2
51220 8220 100 150 38 147 410 1200 1900 2.36
51304 8304 20 47 18 — — — — 0.13
51305 8305 25 52 18 35.7 61.4 3100 4800 0.18
51306 8306 30 60 21 42.8 78.7 2700 4200 0.27
51307 8307 35 68 24 55.5 105 2400 3700 0.39
51308 8308 40 78 26 69.3 135 2100 3300 0.55
51309 8309 45 85 28 80 163 1900 3000 0.69
51310 8310 55 95 31 91.6 186 1800 2700 1
51311 8311 55 105 35 119 246 1600 2400 1.34
51312 8312 60 110 35 124 267 1500 2300 1.43
51313 8313 65 115 36 128 287 1400 2200 1.57
51314 8314 70 125 40 148 339 1300 2000 2.06
51315 8315 75 135 44 171 396 1200 1900 2.68
51316 8316 80 140 44 176 424 1200 1800 2.82
51317 8317 85 150 49 206 489 1100 1700 3.66
51318 8318 90 155 50 213 524 1000 1600 3.88
51319 – 94 160 52 — — — — 4.5
51320 8320 100 170 55 236 596 940 1450 5.11
51405 8405 25 60 24 55.6 89.4 2600 4000 0.34
51406 8406 30 70 28 72.8 126 2200 3400 0.53
51407 8407 35 80 32 87.1 155 1900 2900 0.79
51408 8408 40 90 36 113 205 1700 2600 1.14
51409 8409 45 100 39 130 242 1500 2300 1.47
51410 8410 50 110 43 148 283 1400 2100 1.99
51411 8411 55 120 48 178 359 1200 1900 2.64
51412 8412 60 130 51 201 397 1100 1700 3.51
51413 8413 65 140 56 232 493 1000 1600 4.47
51414 8414 70 150 60 250 553 940 1450 5.48
51415 8415 75 160 65 252 560 880 1350 6.75
51416 8416 80 170 68 270 621 810 1250 7.97
51417 8417 85 180 72 307 753 780 1200 9.29
51418 8418 90 190 77 327 826 710 1100 11
51419 – 94 200 80 — — — — 11.8
51420 8420 100 210 85 368 983 620 950 14.6

Características e vantagens do Rolamento de esferas axial

  1. Desmontáveis e intercambiáveis
    Os componentes desmontáveis dos rolamentos axiais de esferas são intercambiáveis. Isso facilita a montagem e a desmontagem, bem como as verificações de manutenção.
  2. Desalinhamento inicial
    Os rolamentos com anéis de retenção esféricos podem compensar desalinhamentos iniciais.
  3. Ajuste com interferência
    O anel de retenção do eixo possui um furo retificado para um ajuste com interferência. O furo do anel de retenção da carcaça é torneado e é sempre maior do que o furo do anel de retenção do eixo.

Aplicação do Rolamento de esferas axial

Os rolamentos de esferas axiais são amplamente utilizados em automóveis, fundições, minas, siderúrgicas, usinas de energia, turbinas a gás, fábricas de motores, impressão, máquinas de embalagem, máquinas para a indústria alimentícia, máquinas para fibras químicas, têxteis, máquinas para a indústria do tabaco, equipamentos farmacêuticos, máquinas de engenharia e outros equipamentos.

Maquinário agrícola
Automotivo
Energia eólica
Máquinas para mineração
Motor
Máquinas para a indústria de papel
Metalúrgico
Equipamentos para alimentos
Ferroviário

Embalagem do Rolamento de esferas axial

Porto de embarque: Qingdao/Tianjin
Capacidade de fornecimento: 100.000 unidades por mês
Embalagem:

  • Saco plástico + caixa individual + caixa de papelão + palete de compensado
  • Embalagem industrial neutra + embalagem em caixa de papelão neutra + palete
  • De acordo com as necessidades do cliente

Fábrica de Rolamento de esferas axial

A empresa opera com um sistema de estoque em armazém, dispõe de um amplo depósito e estoque disponível em quantidade suficiente, além de contar com uma extensa rede de comercialização. Não só podemos oferecer aos clientes produtos de alta qualidade, preços razoáveis, excelentes serviços de pré-venda e pós-venda e consultoria técnica profissional, como também, graças a uma equipe de experientes engenheiros de vendas e pós-venda, podemos ajudar sua empresa a eliminar preocupações relacionadas à manutenção de equipamentos, testes de manutenção e consultoria técnica.

Perguntas frequentes sobre Rolamento de esferas axial

Devido ao seu design interno, os rolamentos de esferas geralmente não podem ser desmontados até o nível dos componentes; portanto, normalmente não podem ser recondicionados.

Os dois principais fatores que afetam o torque de partida e de funcionamento do rolamento são o projeto da vedação e a escolha do lubrificante. O ajuste entre o eixo e o assento do rolamento, a precisão dos componentes e o acabamento da superfície, bem como o projeto do retentor, também exercem alguma influência.

Em aplicações de alta velocidade, geralmente são necessários dispositivos de vedação sem contato para minimizar o torque operacional e a geração de calor; por isso, costuma-se utilizar anéis defletores de óleo e dispositivos de vedação secundários. Os sistemas de lubrificação por fluxo de óleo costumam ser a melhor solução.

Após a instalação correta, a maioria dos rolamentos montados precisa apenas ser relubrificada regularmente com uma pequena quantidade de graxa e verificada para garantir que funcionem a baixas temperaturas, de forma silenciosa e com precisão suficiente.

Isso depende de vários fatores, como as condições de carga da aplicação, a velocidade de operação, o ciclo de trabalho, a temperatura e o ambiente operacional. A seção de informações técnicas deste site fornece algumas informações básicas. Nossos engenheiros podem ajudá-lo a determinar cálculos teóricos mais específicos sobre a vida útil.

Quando o ruído e/ou a temperatura de funcionamento aumentarem ou a precisão de funcionamento diminuir, os rolamentos devem ser substituídos.

Lubrificante recomendado
Tipo ou localização da junta de lubrificação
Materiais de vedação e opções de design
Dimensões, adequadas para carcaça ou inserto
Opções de parafusos de fixação
Pintura da carcaça em qualquer cor

Lubrificante insuficiente ou em excesso
Tipo de lubrificante incorreto
Instalação inadequada do rolamento
Folga interna inadequada
Carga e/ou velocidade excessivas
Temperatura extrema
Contaminação
Deslocamento entre as superfícies de montagem

O ruído emitido pelo rolamento pode ser causado por uma combinação de um ou mais fatores, tais como folga de funcionamento insuficiente, folga de funcionamento excessiva, variações na folga de funcionamento devido à temperatura, danos na área de contato, contaminação, lubrificantes inadequados ou danos na pista de rolamento.
